PRTG - 아루바 네트웍스 모니터링 #2 DHCP 상태 모니터링

PRTG - 아루바 네트웍스 DHCP 상태 모니터링 구성



흠... 아루바 네트웍스 5400R 시리즈의 장비 모니터링 시스템에서 요청이 끝난줄 알았는데,

모니터링 시스템에 추가로 DHCP 상태에 관한 모니터링 요청이 있어서 정리합니다.



이전 블로그

PRTG - 아루바 네트웍스 모니터링 #1 HA 구성

PRTG - 아루바 네트웍스 모니터링 #1 HA 구성

요청 상황은,

고객사의 다수의 AP운영 현황에서 불특정 다수의 접속 시 층간 AP의 접속 현황이 아닌,

DHCP의 pool 정보를 통해 할당되고 남은 DHCP의 정보 현황을 확인하고 판독하고 싶다는 것 입니다.



# 기본적으로는 AP Controller 를 통해 접속과 count 현황을 볼 수 있겠지만,

상위 백본 단에서 유동IP를 할당 받으므로 DHCP의 남은 할당량을 확인함으로써 IP부족 현황과 과몰입 되는 층간 현황을 상위 계층에서 비교 분석 하고자 하는 방향을 설정하고자 하는 것 같습니다.



아루바 네트웍스의 백본에서 DHCP binding table 정보를 확인해 보면,

---

# show dhcp-server pool
 Status and Counters - DHCP Server Pools
  Pool           : 1F-A
  Lease Period   : 1:00:00
  Low Threshold  : 21
  High Threshold : 84
  Free Leases    : 104
  Pool           : 1F-B
  Lease Period   : 1:00:00
  Low Threshold  : 21
  High Threshold : 84
  Free Leases    : 100
  Pool           : 2F-A
  Lease Period   : 1:00:00
  Low Threshold  : 21
  High Threshold : 84
  Free Leases    : 104
  Pool           : 2F-B
  Lease Period   : 1:00:00
  Low Threshold  : 21
  High Threshold : 84
  Free Leases    : 104
  Pool           : 4F-A
  Lease Period   : 1:00:00
  Low Threshold  : 21
  High Threshold : 84
  Free Leases    : 104
  Pool           : 5F-A
  Lease Period   : 1:00:00
  Low Threshold  : 21
  High Threshold : 84
  Free Leases    : 103



.. 층간 스위치마다 DHCP pool로 더 많은 정보가 있지만, 간략하게.. 여기까지만...

---

PRTG에서 DHCP pool 정보는 남아있는 DHCP 할당량 즉 Free Leases 정보를 받고,
임계치 설정을 통해 경고, 에러의 하한선을 정의했습니다.

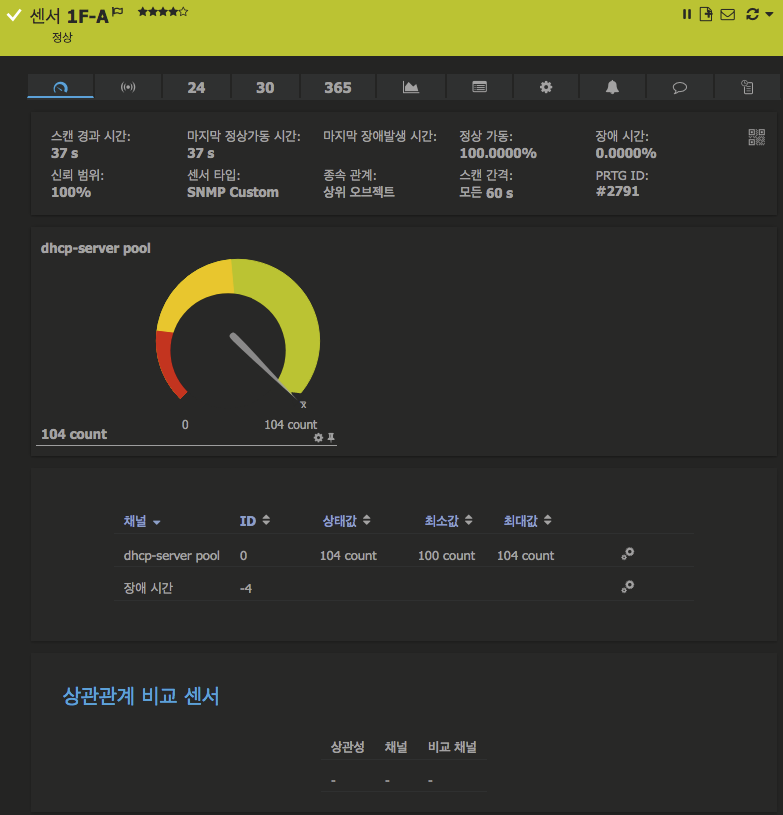

[층간 스위치 별, DHCP 할당량]

#PRTG-Aruba-DHCP-pool-monitoring-sensor

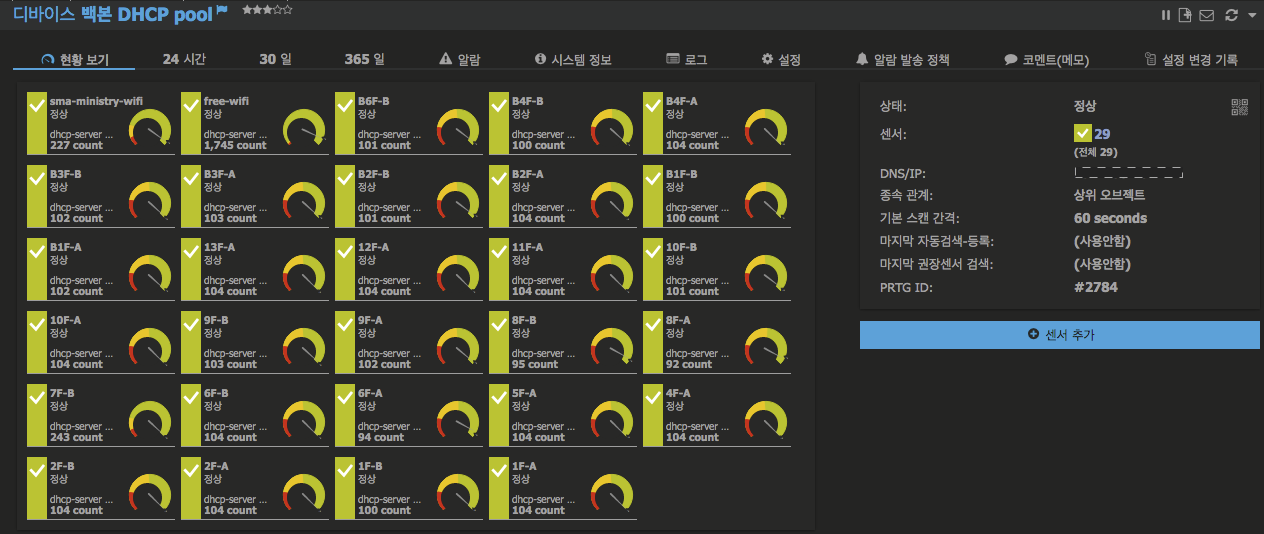

[백본 DHCP 할당량]

#PRTG-Aruba-DHCP-pool-monitoring-device



상세 구축 사항은, PRTG (운영자 기술지원) 씨큐앤엠을 참조하세요 .

PRTG (운영자 기술지원) 씨큐앤엠 : 네이버 카페
