PRTG - 아루바 네트웍스 모니터링 #1 HA 구성

PRTG 에서 HA 구성의 아루바 네트웍스의 5400R 시리즈의 VSF 모니터링을 지원합니다.

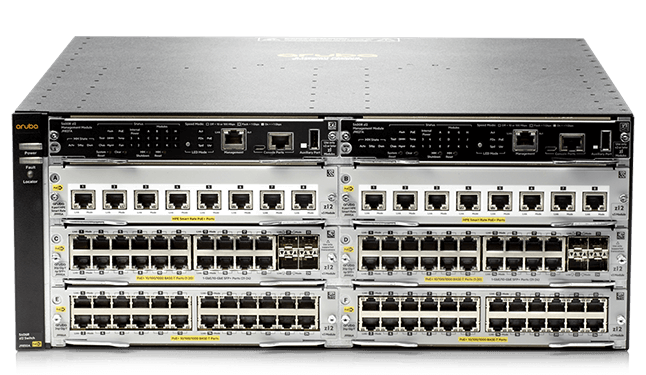

Aruba Networks 의 5400R 시리즈의 특성 은,

고가용성(HA)의 가상 스위칭 프레임 워크를 지원한다는 것입니다.

VSF(Virtual Switching Framework) 최대 2개의 물리적 스위치를 하나의 논리적 장치로 가상화합니다.

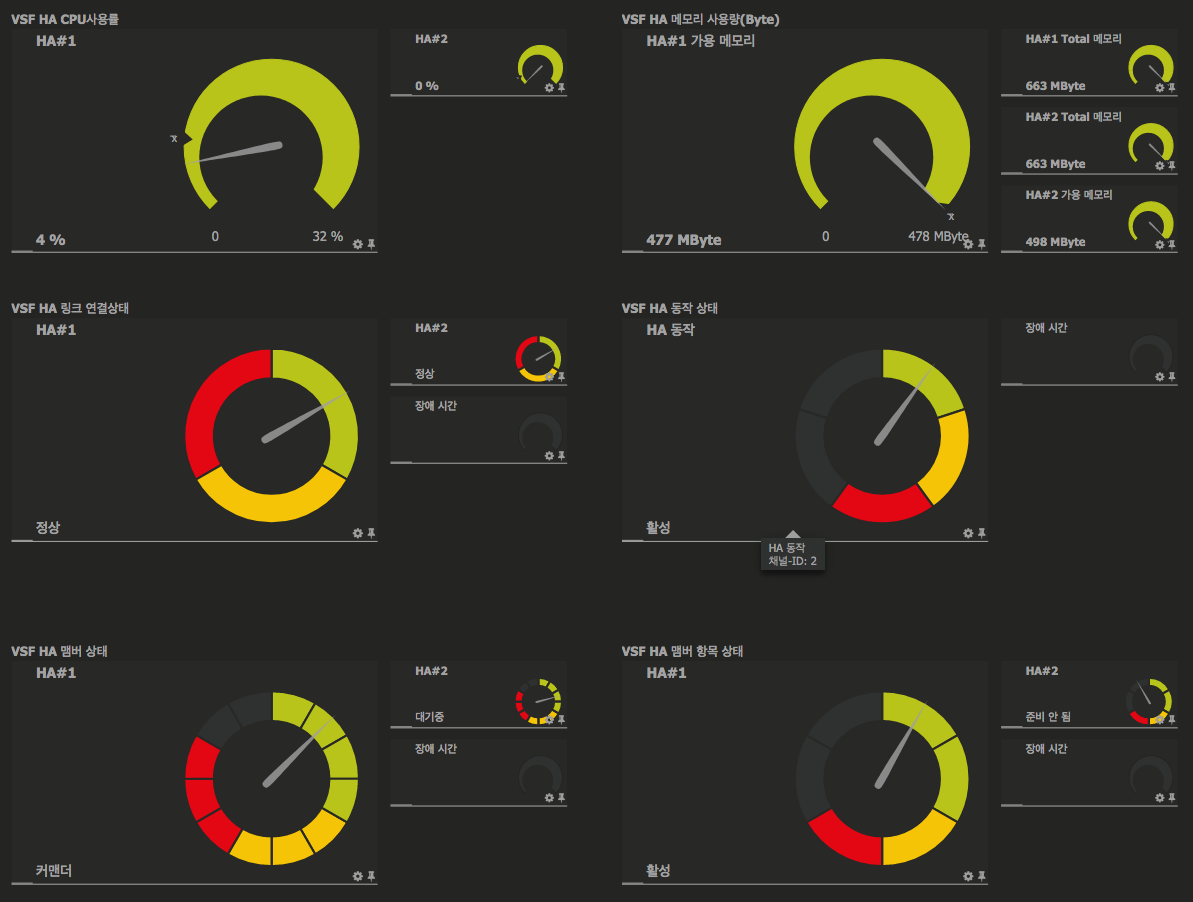

PRTG Aruba Networks VSF_ HA Monitoring 대시보드 구성 화면

#PRTG_Monitoring_디바이스_Aruba Networks VSF_ HA Monitoring 대시보드 구성 화면

완성된 대시보드의 화면 구성입니다. VSF의 논리적 구성을 CPU / Memory의 성능 모니터링과
VSF의 현황에 따라, 링크 연결상태, 동장상태, 맴버 상태 및 항목 상태를 모니터링 합니다.

---

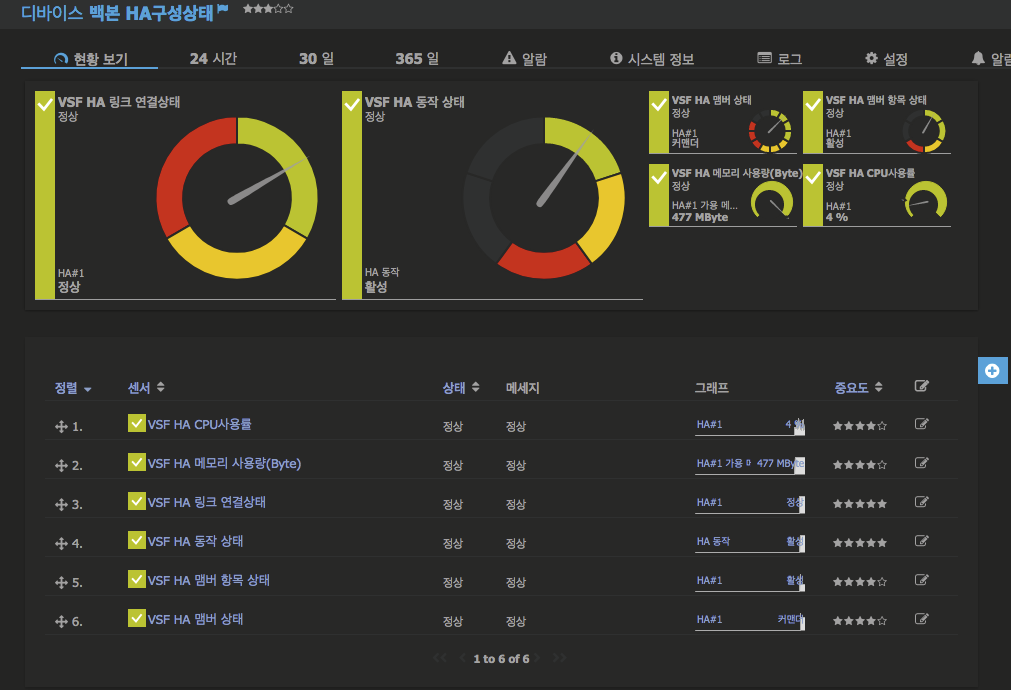

PRTG 아루바 네트웍스 디바이스 구성 현황

#PRTG_Monitoring 디바이스_Aruba Networks 5400R_VSF

SNMP 성능 기반의 Mib 구조에 따라,

VSF 구성의 기본적인 CPU사용률과 메모리 사용량 (Total Memory / 가용 메모리)로 성능 모니터링이 구성되어 있습니다.

논리적 HA 구성이다 보니, CPU / Memory는 구조가 각기 따로 표출되겠죠..

CPU

- OID 명 : hpicf vsfvcmember cpu util

- Discription : VSF 구성원 스위치의 CPU 사용률을 제공합니다.

- OID : 1.3.6.1.4.1.11.2.14.11.5.1.116.1.3.1.19

Total Memory

- OID 명 : hpicf vsfvcmember total memory

- Discription : VSF 구성원 스위치의 총 메모리 사용량 (바이트)을 제공합니다.

- OID : 1.3.6.1.4.1.11.2.14.11.5.1.116.1.3.1.20

Free Memory

- OID 명 : hpicf vsfvcmember free memory

- Discription : VSF 멤버 스위치에서 사용 가능한 여유 메모리 (바이트 단위)를 제공합니다.

- OID : 1.3.6.1.4.1.11.2.14.11.5.1.116.1.3.1.21



※ 아루바 / HP Procurve switch 타입( L2 스위치)은 OID 구조가 다릅니다.





PRTG는 수치 기반의 데이터를 그래프로 표현하는데 머물지 않고, 대상 장비의 상태에 따라 변화되는 상황을 체크하여 현 상태를 알려 주고, 알람으로 연계하여 발송 할 수 있습니다.

이런 PRTG의 상태 조회의 구성 방법은,

- 대상 장비의 MIB파일과 OID구조의 형태를 파악하고

- 대상 장비의 카운트 값에 해당하는 상태 값을 PRTG의 상태 조회 값으로 변환

하여 알려 주는 커스텀 형태로 구성이 됩니다.

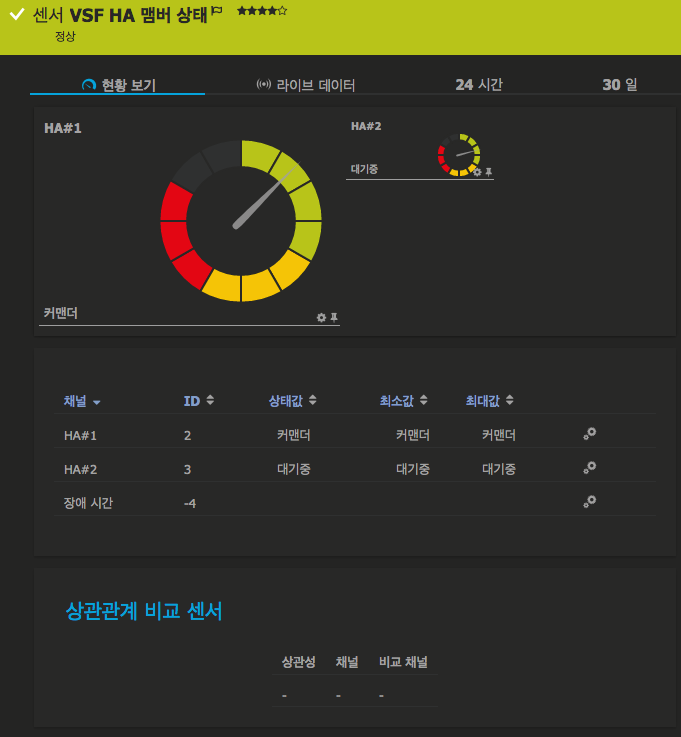

PRTG_아루바 네트웍스 VSF HA 맴버 상태

#PRTG 상태조회_아루바 네트웍스 hpicf vsfvcmember state

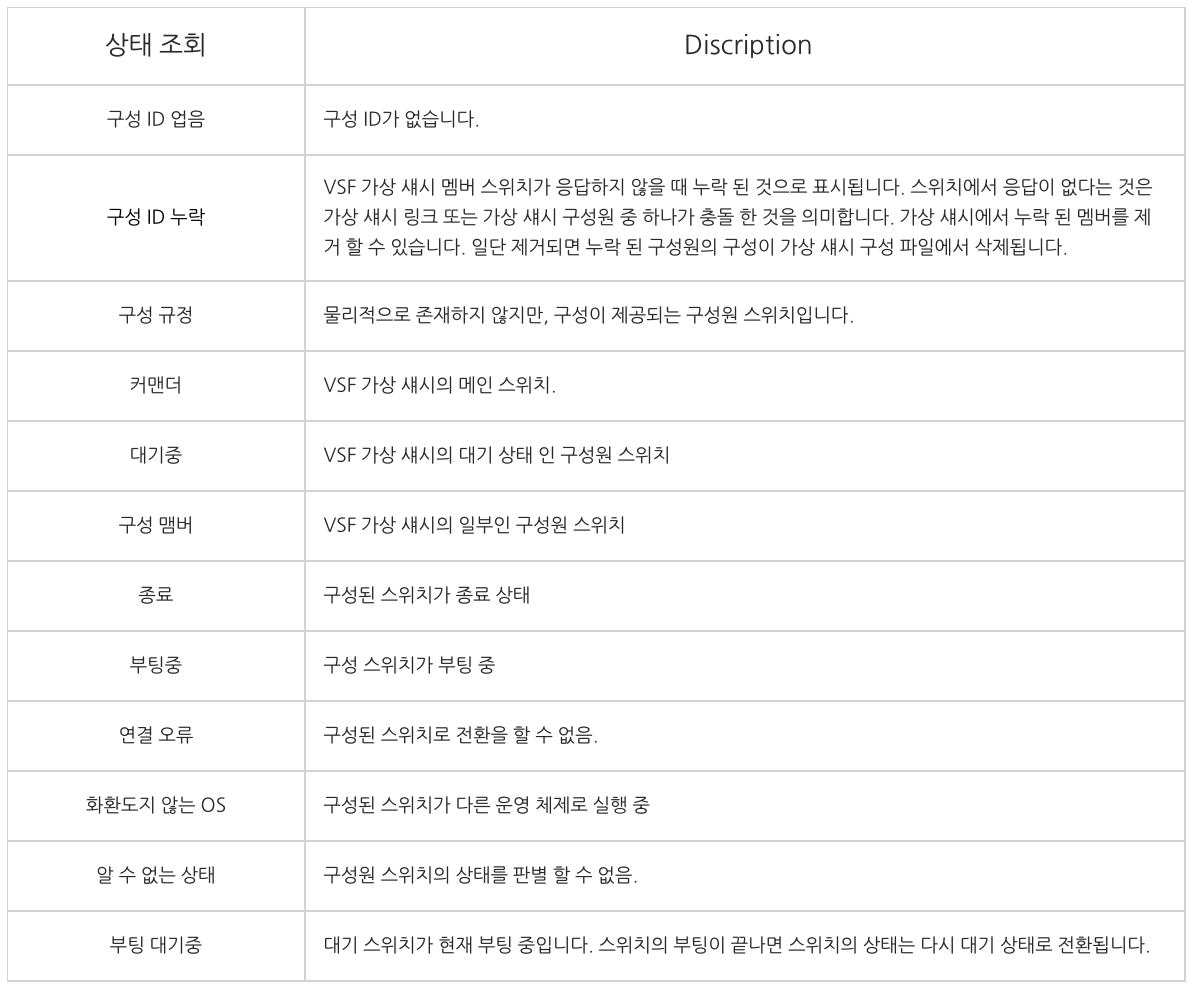

#Aruba Networks 5400R_VSF OID구조

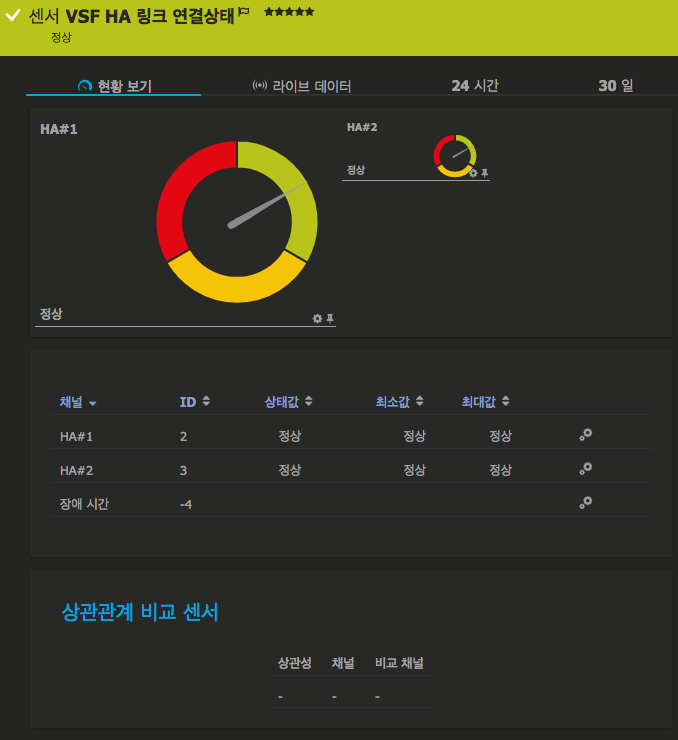

PRTG_아루바 네트웍스 VSF HA 링크 연결 상태

#PRTG 상태조회_아루바 네트웍스 hpicf vsfvclink oper status

각 상태에 따른, 정상 / 다운 / 비활성화 모니터링



PRTG_아루바 네트웍스 VSF HA 동작 상태

#PRTG 상태조회_아루바 네트웍스 hpicf vsfvcoper status

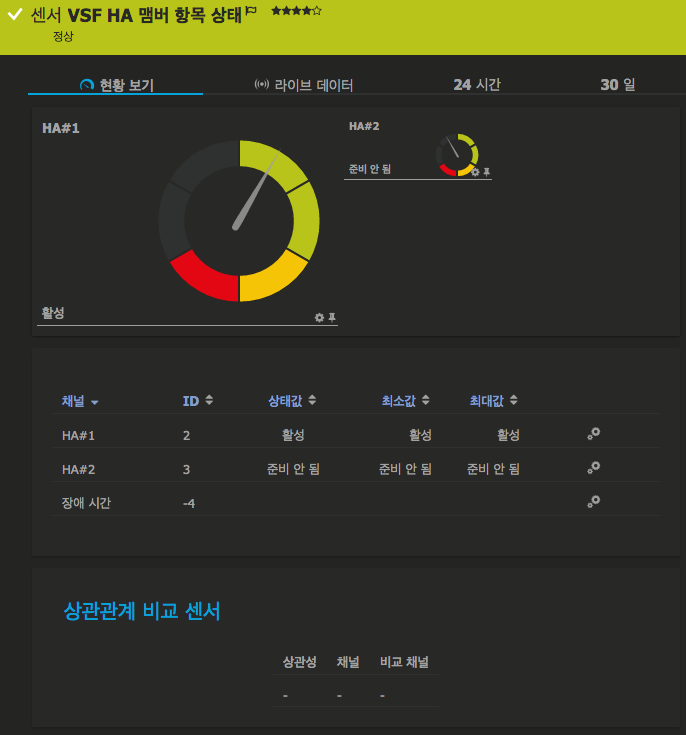

PRTG 아루바 네트웍스 VSF HA 맴버 항목 상태

#PRTG 상태조회_아루바 네트웍스 hpicf vsfvcmember entry status

VSF 가상 섀시 구성원 항목의 상태로, VSF 맴버 ID가 VSF 커맨더에 해당하면 삭제할 수 없습니다.

각 상태에 따른, 활성 / 서비스 중이 아님 / 준비 안 됨 / 생성과 실행 / 생성과 대기 / 링크종료 모니터링



PRTG 의 아루바 네트웍스의 5400R 시리즈의 HA 구성 모니터링을 구현하기 위해서는,

상태 조회의 목록 파일과 OID 구조를 위한 MIB 파일이 필요합니다.

세부 사항은, 당사의 PRTG 기술지원에서 확인하세요.



---
