PRTG - 한드림넷 HDN SG series 네트워크 모니터링

PRTG - 한드림넷 Handreamnet L2/L3 Switch 모니터링

한드림넷 장비는 국내의 가성비로 유용하고 폭넓게 사용되는 네트워크 장비입니다.

L2/L3 스위치와 백본 스위치의 라인업을 갖추고 있습니다.



한드림넷 스위치의 일반적인 모니터링은 트래픽 회선의 모니터링이 주된 관점입니다.

아쉽게도, 제조사의 MIB 파일의 연동이 없어, 모니터링 연동의 Managenet의 편의성은 조금 아쉬운 부분입니다.



하지만, MIB파일의 연동이 없다고 모니터링의 제약이 없는 것은 아닙니다.



ObjectID 1.3.6.1.4.1.27837.1 로 시작되는 한드림넷 장비는,

동일한 ObjectID 구조로 L2/L3 스위치 장비군과 백본 8000시리즈를 모니터링에 연계할 수 있습니다.

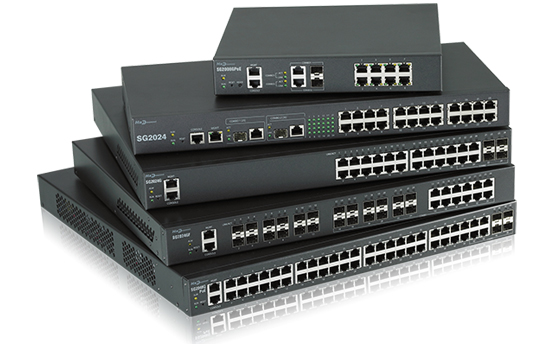

[Handreamnet SG2024G, PRTG 모니터링]

- PRTG 모니터링 사항 :

장비 생사, 시스템 가동 시간, 성능 모니터링(CPU/Memory), System Health(Power/FAN), 트래픽 회선

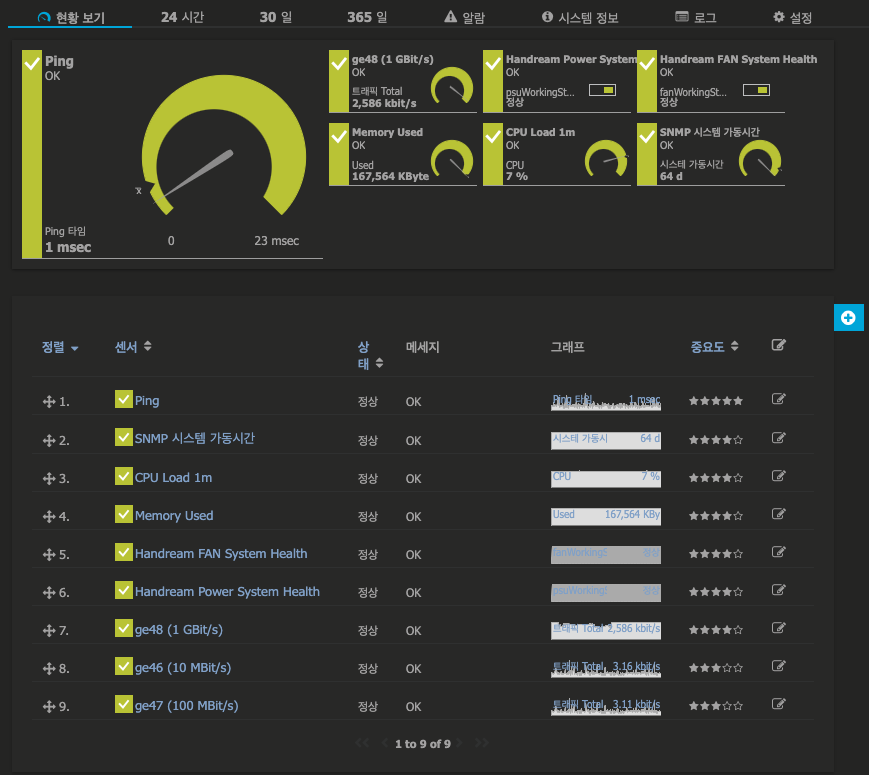

#한드림넷 L2 10/100/1000 스위치 모니터링

특이사항으로는, 동일 L2/L3 제품군이라도 10/100 Base-TX와 10/100/1000 Base-T 에 따라,

시스템 성능이 모니터링이 제약이 있습니다.

- SG2024G 라인업의 10/100/1000 Base-T 기가 회선의 장비는 FAN / Power system의 Health 상태가 동작되는 반면,
- SG2024 라인업의 10/100 Base-T의 경우 Fan system 만 상태가 조회가 가능합니다.
(펌웨어 또는 시리즈의 문제 일 수도 있겠으나, SNMP tester로 ObjectID 구조를 색인해봐도 결과는 마찬 가지였습니다.)

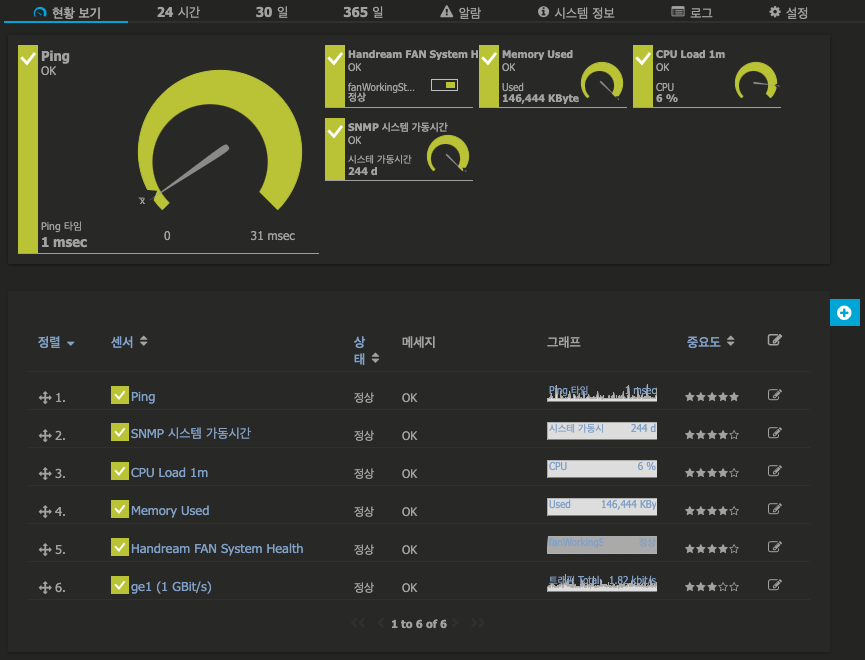

#한드림넷 L2 10/100 스위치 모니터링

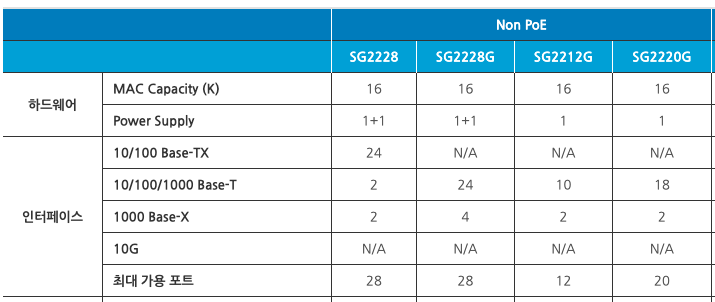

#한드림넷 L2/L3 스위치 라인업 일부

성능 관점: systemCpuLoad /systmMemLoad 는 1/ 5/15분 주기의 탐색과 cpuFail / memFail은 TRAP 메세지 연동.
System Health: Power / Fan /Temperature 는 working status의 상태를 볼 수 있으며, Fail 부분은 역시 TRAP 메세지로 확인.
트래픽 모니터링: RFC 규격에 따른 IF-MIB 구조의 모니터링 구성이 기본적으로 접근이 가능합니다.
CRC 에러의 패킷 카운트: RMON 서비스를 통해 접근이 가능합니다.
Syslog, Trap Message 지원
8000 시리즈의 백본 장비의 경우, sfp의 상태와 전압 상태까지 보다 상세한 정보를 모니터링이 가능합니다.

한드림넷 스위치.
장비의 관리를 위한 구성과 모니터링은 여타 글로벌 벤더와 비교해도 뒤쳐짐이 없음을 알 수 있습니다.
