PRTG - ipTIME 인터넷 공유기 모니터링

EFM-Networks 의 인터넷 공유기! 어디에서나 쉽게 적용하고 접할 수 있는 인터넷 유무선 공유기 입니다.



IT관리자는 관리적은 측면에서 모니터링의 구성요소의 제약이 있는 것도 사실이지만,

가성비와 소규모 네트워크부터 사무실 한 켠에 어딘가에 붙어있는 유무선 공유기는 무시할 수 없는

네트워크 단말기임에는 자명한 사실입니다.



ipTIME을 통한 네트워크 운영 및 시스템 구성을 고려한다면, 하기 정보에 대한 사항을 검토하고 운영하시기를 권장합니다.



PRTG 상에서 ipTIME의 모니터링이 가능한 측면은,

- 공유기의 생사와
- 특정 모델에 대한 제한적인 SNMP 서비스 활용
- 포트 미러링을 통한 패킷 분석

3가지 요소가 주요한 상태입니다. 그리고,



ipTIME에서 제공하는 Net-OS 상의 정보를 호출받는



- 링크 정보
- IP 정보
- 로그 정보

입니다.

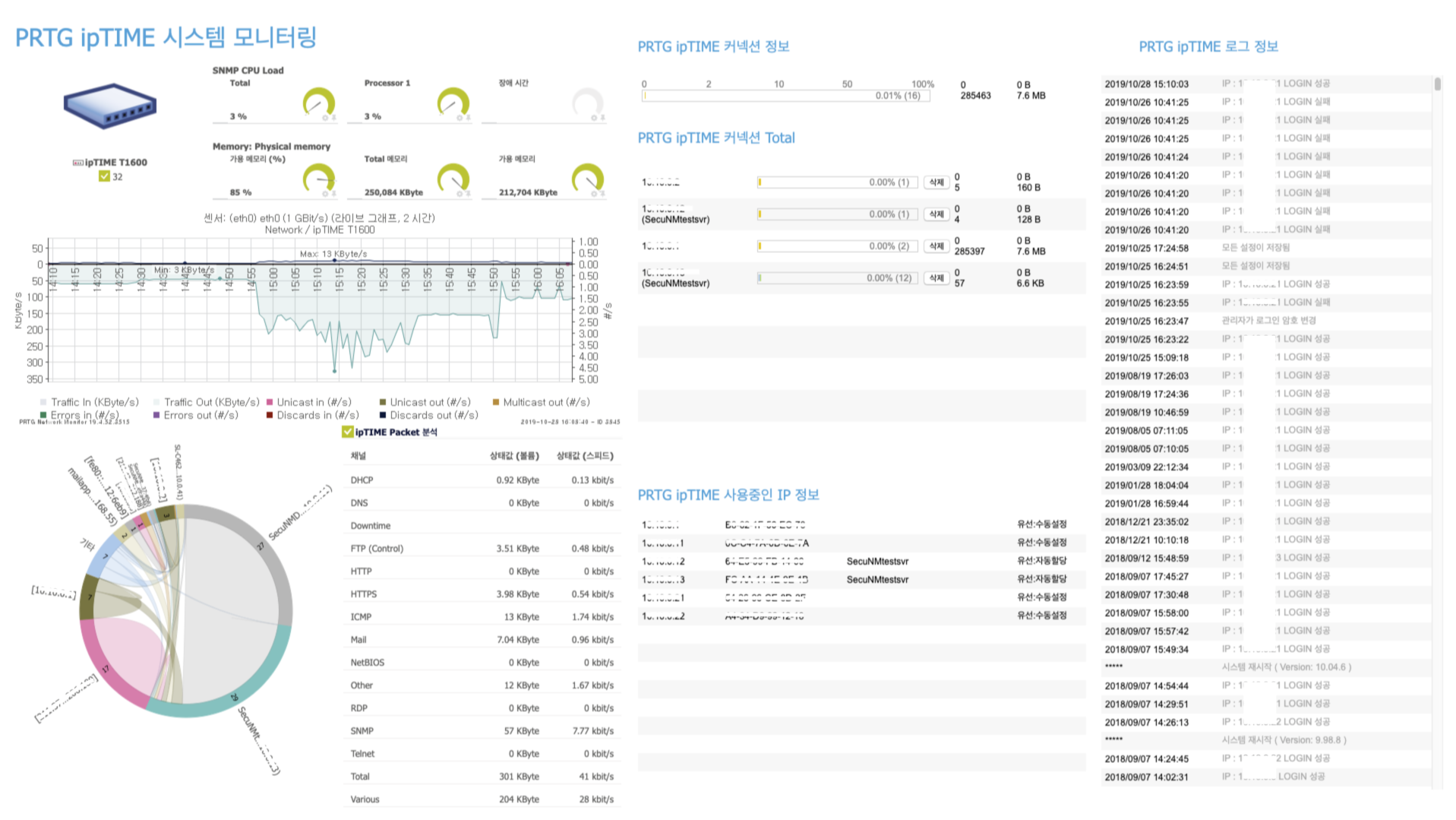

[PRTG- ipTIME Net-OS 정보의 현황의 대시보드]

PRTG-ipTIME 관리 웹페이지 정보

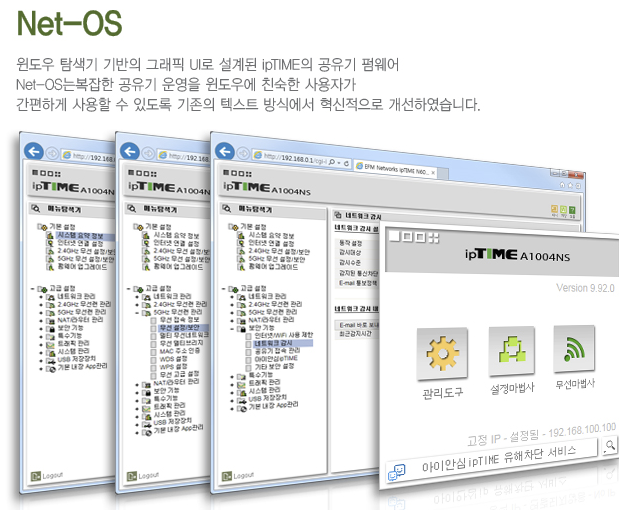

ipTIME Net-OS 관리화면

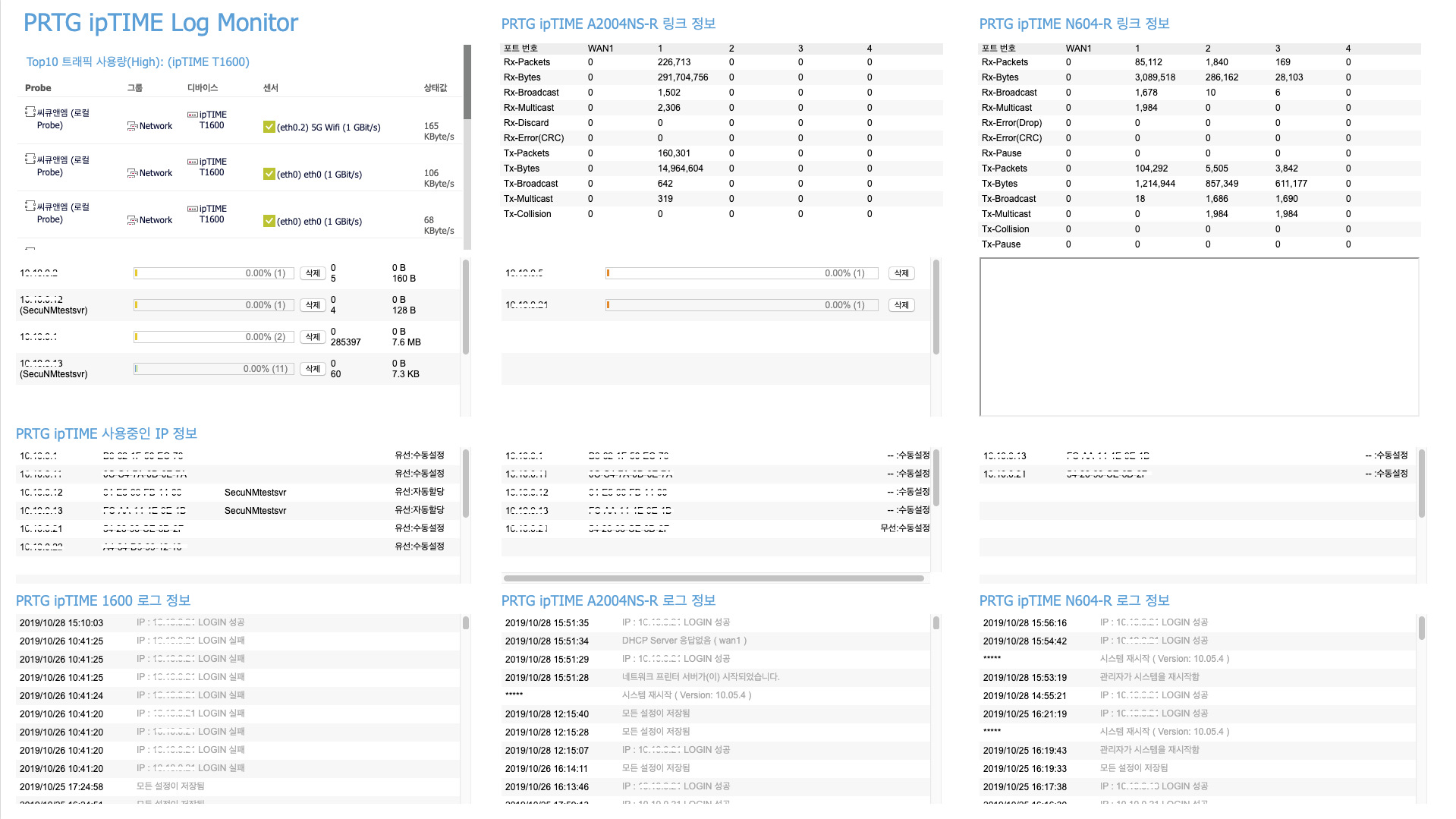

[SNMP, 포트미러링, Net-OS 정보의 복합적인 모니터링 현황]

PRTG-ipTIME-시스템 모니터링

ipTIME - SNMP 서비스 기능 제품

제조사인 이에프엠네트웍스는 SNMP 관리 기능의 구성요소를

스위칭 허브 : T16000 / T24000



유무선 공유기 :  A2004NS-R / A2004NS/Plus(단종)

note. 펌웨어 업데이트와 함께 SNMP 서비스 기능을 제외시켰습니다.

A2004NS/Plus 와 A2004NS-R 의 SNMP 기반의 관리 기능은 펌웨어 10.06.4 이전에서만 적용됩니다.



SNMP 기능을 제공한다고 해서, 별도의 MIB 구성 파일을 제공하지는 않더군요.

SNMP의 서비스 기능을 구현하며, MIB 구조는 모니터링 솔루션에서 찾아서 등재하는 방안 밖에 없습니다.

ipTIME 포트 미러링 통한 패킷 분석 및 지원 제품

[지정된 포트(1번, 4번, 8번)로 모든 인터넷 패킷을 전송하는 방식 지원 제품 리스트]
4번포트 - G1 / N104S / N104S-R1 / N604S / N604A / N704BCM / N704A3 / N704V3 / N704NS / N904NS /
A804ns-MU / A3004 / A3004NS / A5004NS / A6004NS / A7ns / A8004ITL
1번포트 - Q204 / X5005 / G104 / G204 / G304 / G504 / A3004ns-BCM
8번포트 - V108

[특정 LAN포트와 미러링 포트를 한개씩 지정하여 모든 패킷을 전송하는 방식 지원 제품 리스트]
N2E / N2Eplus / N5 / N604R / N604R plus / N604V / N604Vplus / N904 / N904V / N904plus / N904Vplus
N104Q / N804 / N804A / N804V / N804A3 / N804T3 / V304 / V504 / Q1 / Q304 / Q504 / Q604 / T3004
N1E / N104R / N104V / N1plus / N2plus / N104plus / N604plus / N104Q-i / N104plus-i / N604plus-i
N604Rplus-i / N5-i / N3-i / N1plus-i / N2plus-i / N8004R / N8004V

[다수의 포트를 지정하여 특정 미러링 포트로 모든 패킷을 전송하는 방식 지원 제품 리스트]
T16000 / T24000



[정보출처] 이에프엠네트웍스사의 ipTIME 공유기 포트 미러링 지원 제품 및 설정방법 (Last Edited at 2018-11-13)

EFM, ipTIME 아이피타임



PRTG 상에서 다수의 ipTIME 유무선 공유기의 Net-OS 상의 정보를 한 눈에 볼 수 있다면, 일부 제약 사항이라도 모니터링의 범위를 줄일 수 있으리라 생각되어, 기술 연동 사항을 구현해 보았습니다.
