PRTG - 웹 GUI 개선(7) #절제된 웹 인터페이스(그룹/디바이스 뷰)

PRTG는 웹 인터페이스의 구조에 따라 [그룹], [디바이스] 상에서 모니터링 시스템 분석을 위한 인덱스 그래프를 표출하고 있습니다.



https://secunmblog.prtg.kr/entry/PRTG-web-interface-index-graph-view?category=810414

PRTG - 웹 인터페이스 구조(그룹/디바이스 우측, 인덱스 그래프 뷰)

PRTG 운영에 있어 상세한 지표를 보고 분석하는 것은 모니터링을 운영하고 유지하는데 있어 많은 도움이 됩니다.

하지만, PRTG 관리자 입장에서 상시 분석을 표할 필요는 없습니다.



씨큐앤엠은 두가지 사항을 전제로 제약되는 사항을 개선하고자,

[그룹]과 [디바이스] 상에서 인덱스 그래프를 표출하지 않도록 웹 인터페이스를 조정하고 있습니다.

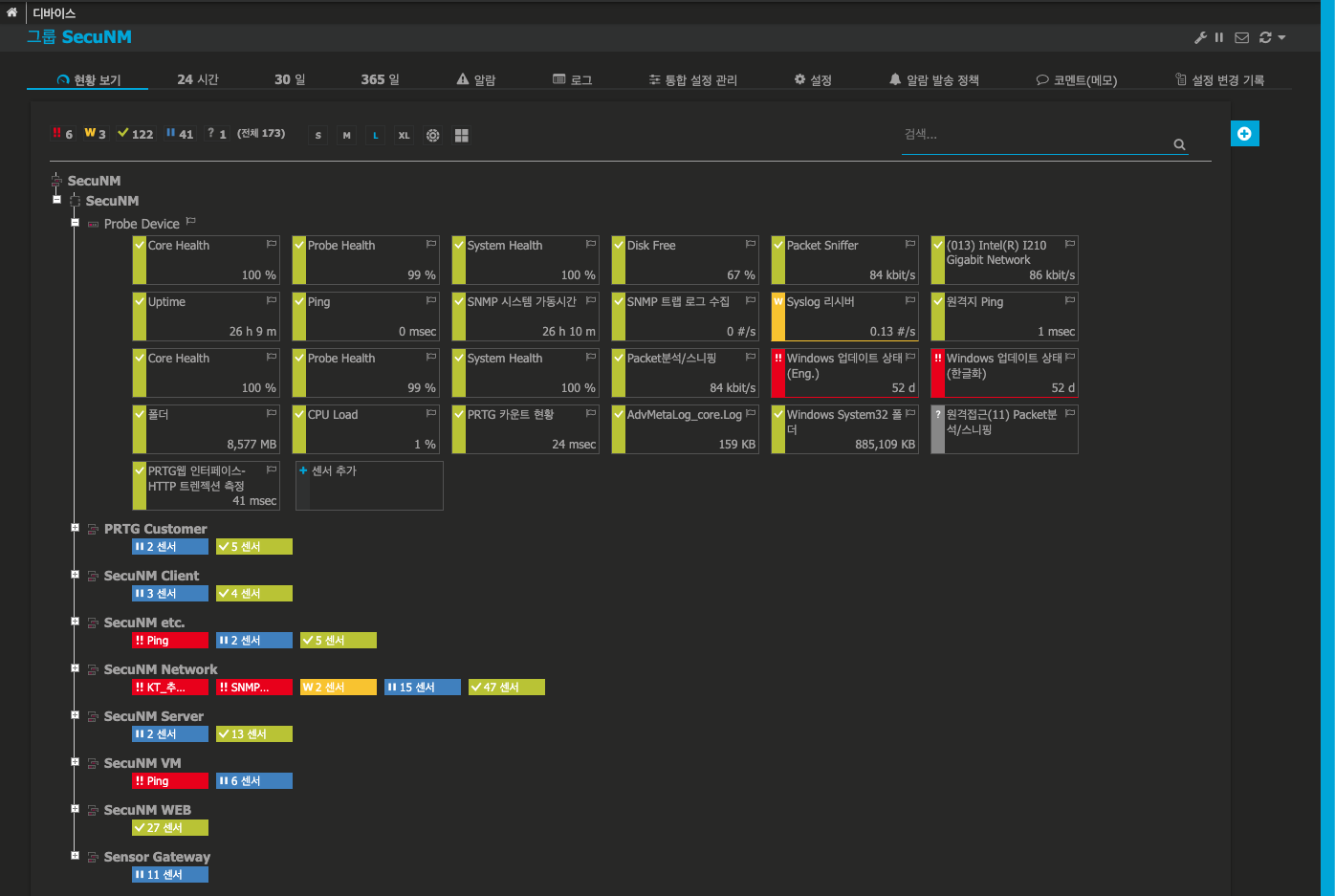

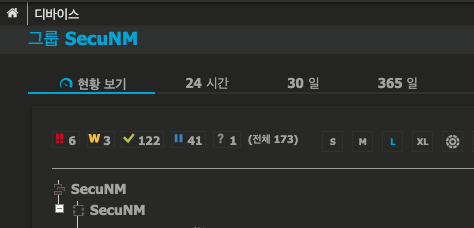

#PRTG-그룹 트리 구조 상의 인덱스 그래프 숨김

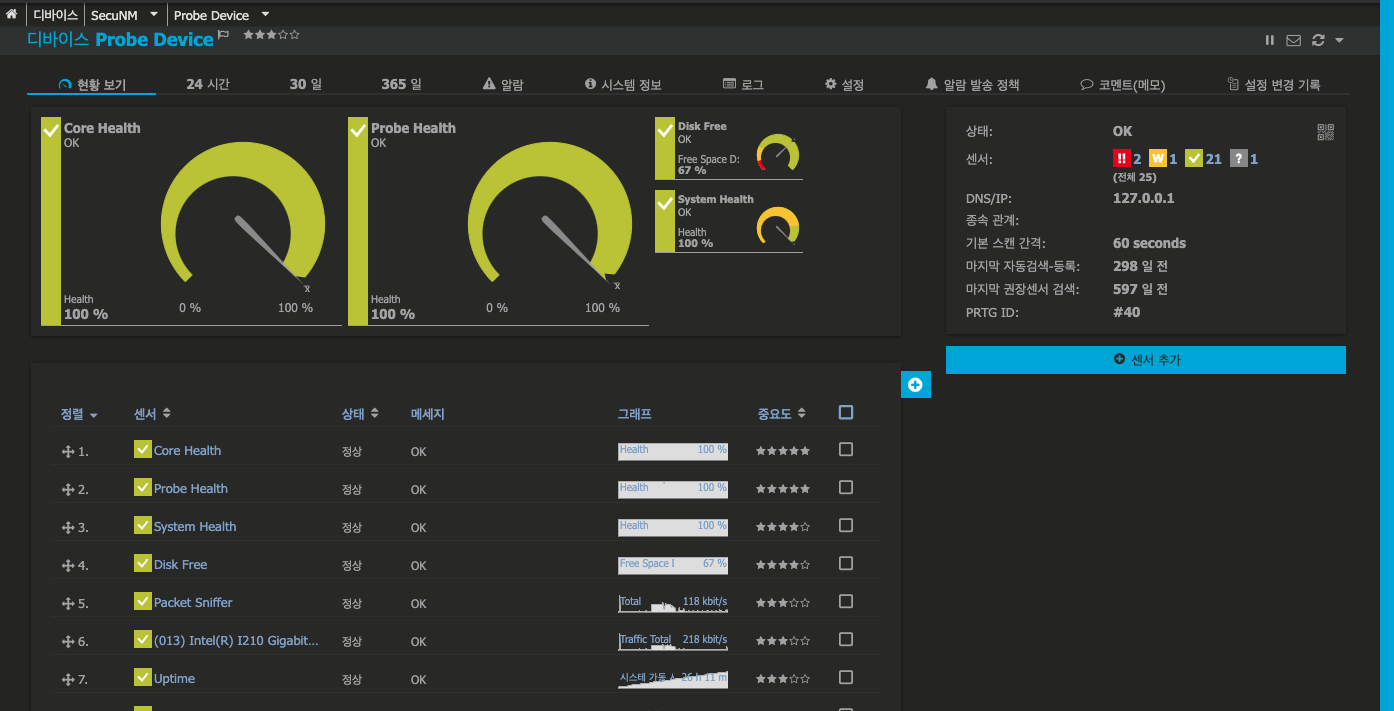

#PRTG-디바이스 현황 보기 탭의 인덱스 그래프 숨김

1) 최저해상도인 1280*1024 모니터를 서버랙, 관리자 모니터로 운영할 경우 화면의 제약이 발생합니다.

2) 그룹의 트리구조상에서 우측열의 인덱스 그래프를 숨김으로써, 트리 구조상의 리스트가 와이드 화면으로 표출되어 보다 더 많은 현황을 볼 수 있습니다.

3) 모니터링 센서의 항목이 많을 수록 웹 서비스의 로딩이 지연되는 현상이 발생합니다.
당사의 고객의 경우 많게는 수 천에서 수만 센서를 모니터링 하는 고객사의 경우, 이런 작은 변화가 전체 PRTG 운영의 응답시간 지연을 최소화할 수 있기 때문입니다.

상시 표출되는 [그룹], [디바이스] 탭에서는 우측 열의 인덱스 그래프가 시스템 분석을 위해 백그라운드 상에서 계속 스크립팅 액션이 이뤄지기 때문입니다.



하단의 PRTG의 [그룹] 최상단 루트 상의 웹서비스의 로딩 그래프를 보면, 인덱스 그래프의 유/무의 웹페이지의 로딩 속도의 차이를 알 수 있습니다.



[현황보기, 라이브데이타, 24시, 30일, 365일 그래프 및 인덱스 그래프 제외된 현황 보기 비교 차트]

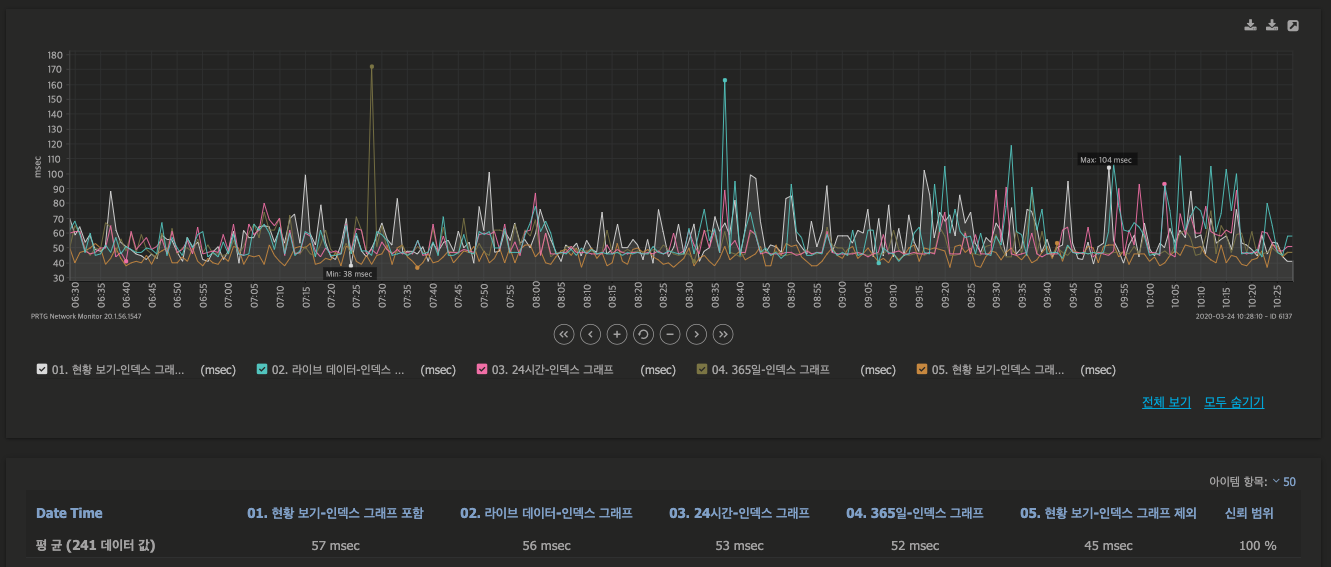

#PRTG웹 인터페이스-HTTP 트렌젝션 측정(현황보기, 라이브데이타,24시, 30일, 365일 웹페이지 로딩 응답시간의 비교)

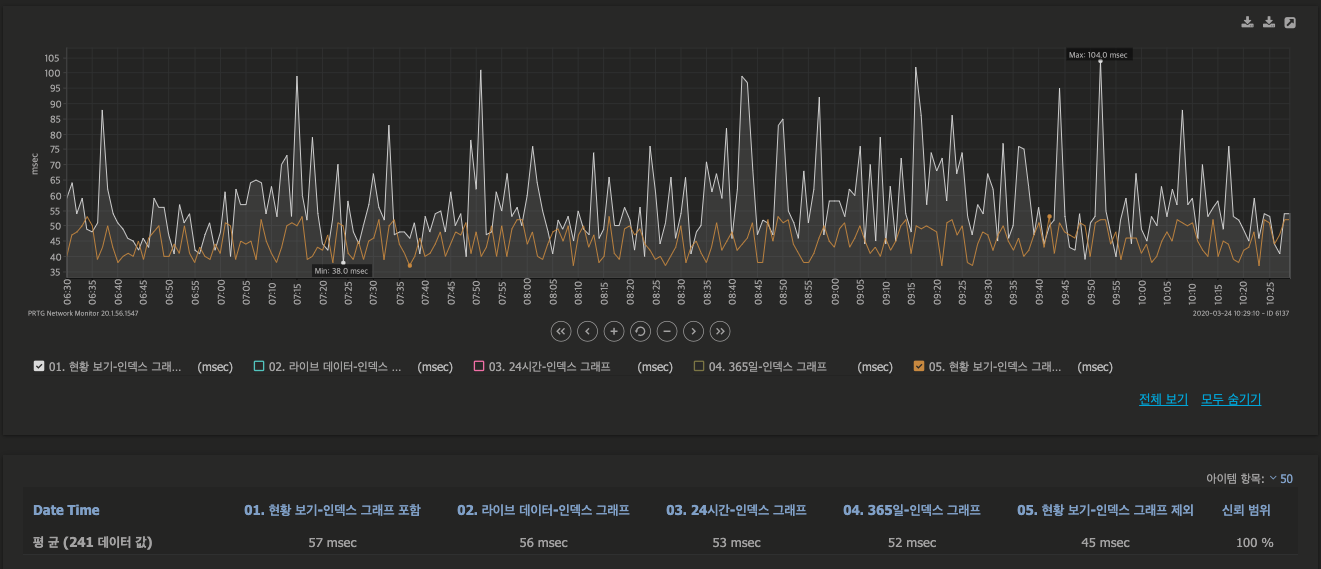

#PRTG웹 인터페이스-HTTP 트렌젝션 측정(현황 보기의 인덱스 그래프 웹페이지 로딩 응답시간의 비교)

[그룹], [디바이스], [센서] 가 세분화되고 많아 질 수록 웹페이지의 로딩의 응답시간은 더 걸리겠죠.



예외 사항으로,

- 일반적인 사항의 PRTG 500 / 1000과 같은 적은 센서수의 모니터링

- SNMP, PING과 같은 낮은 성능 영향도의 운영 사항

- 웹 대시보드/ 리포트 등의 낮은 활용도(웹서버의 적은 부하율) 같은 경우는 인덱스 그래프를 숨길 필요가 없습니다.

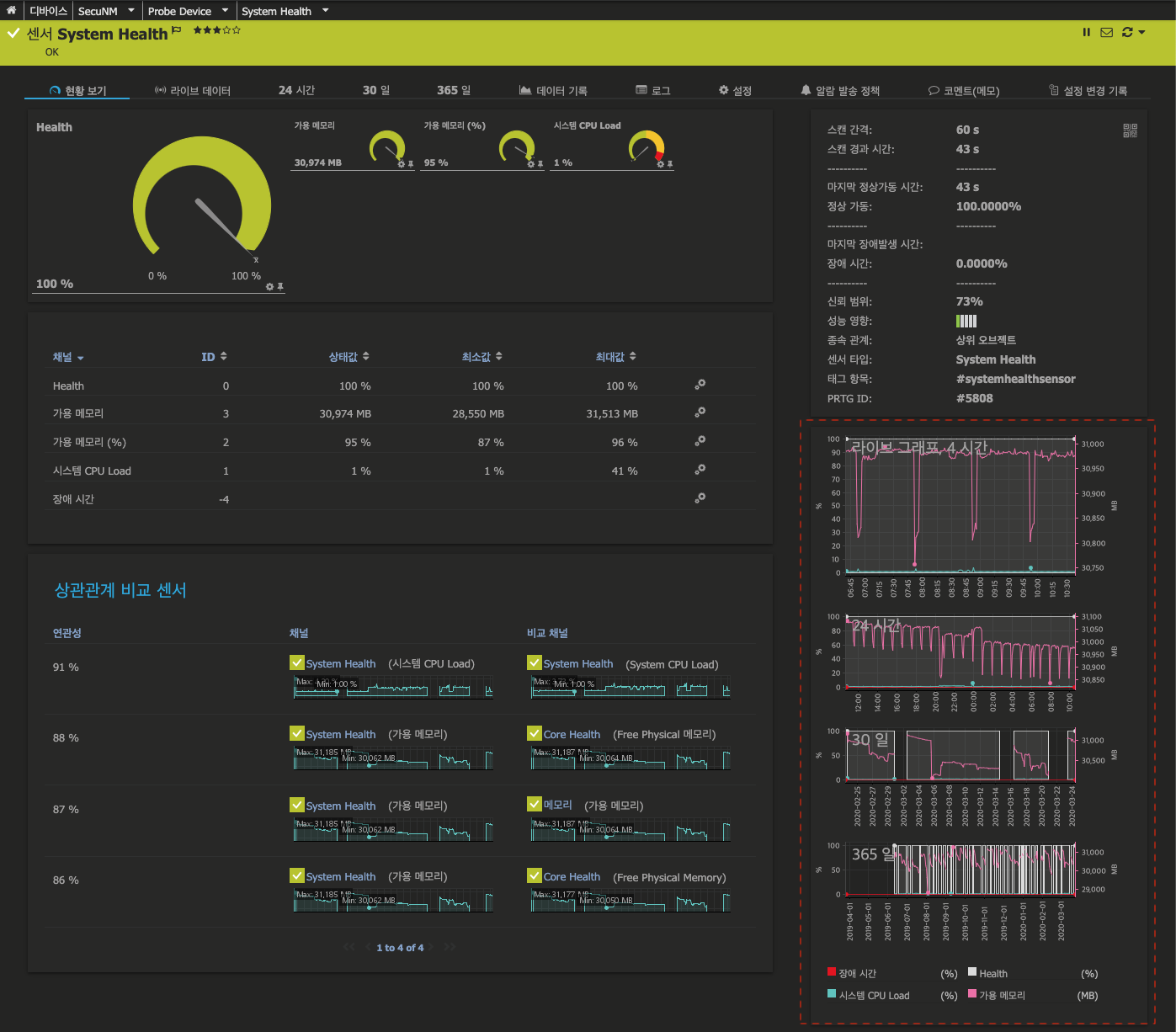

최 종단의 센서상의 보여지는 우측, 인덱스 그래프는 기존 그대로 확인이 가능합니다.

우측 열의 인덱스 그래프가 보이지 안더라도,

[그룹], [디바이스] 탭의 상단 라이브 / 24시 / 30일 / 365일 그래프는 인덱스 그래프를 볼 수 있으므로,

시스템 모니터링과 운영에는 변함이 없습니다.
